8.4.RZECZYWISTE TURBINY WIATROWE



Nordex 2500 kW vindmølle

   Turbina wiatrowa firmy Nordex. Moc 2,5 [MW],średnica wirnika 80 [m]. Wysokość wieży 80[m]. Elektrownia zainstalowana została w Grevenbroich (Niemcy). Turbina posiada mechanizm znany kąta ustawienia łopat



Fot.7. (Photo © 2000 Nordex)







Budowa elektrowni wiatrowej firmy Vestas o mocy 1,5 [MW]. Na wieże o wysokości 63 metrów podnoszona jest za pomocą specjalnego dźwigu, gondola z generatorem. W tle turbina firmy Elsam o mocy 2 [MW] oraz turbina firmy Nicon 1,5 [MW]



Fot.8(Photograph © 1996 Vestas Wind Systems A/S 1996)











Fot.9  Fot.10. (http://www.elektrownie-wiatrowe.org.pl/)

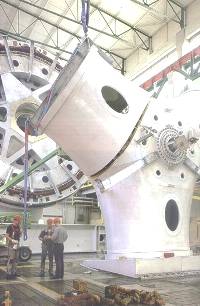

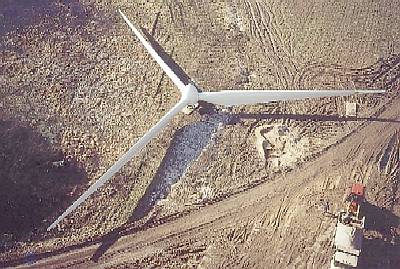

Obecnie największa komercyjna elektrownia wiatrowa pracuje w Magdeburg we wschodniej części Niemiec. Enercon E-112 o mocy 4,5 MW, wysokość wieży 124 m, oraz średnica śmigła 112,8 m, sprawiają że jest to naprawde potężna konstrukcja. Płaty (każdy waży 20 ton) musiały być podnoszone pojedynczo przez dwa ogromne dźwigi, następnie przymocowywane do piasty. Gondola turbiny E-112 waży 500 ton. Wirnik obraca się z prędkością 8 do 12 [obr/min]. Zastosowano generator synchroniczny wolnoobrotowy. Elektrownia pracuje bez przekładni głównej. Na fot.9 można zobaczyć ogromne rozmiary wirnika tej elektrowni a na fot.10 widać charakterystyczny kształt gondoli dla takiego rozwiązania. Całą moc zamienia przekształtnik AC-DC-AC firmy Enercon.[3]



Na fotografii 11 przedstawiony jest wirnik elektrowni wiatrowej, gotowy do zamocowania na gondoli. Zdjęcie wykonanu na placu budowy elektrowni wiatrowej w Barzowicach koło Darłowa.                                                                                       Fot.11



Średnica wirnika wynosi 52 metry. Do zamontowania wirników i gondoli używano dźwigów o wysięgu 90 m.
